Uiautomator2 源码分析

Uiautomator2 源码分析

引言

关于著名的软件测试金字塔理论,可以看一下 The Practical Test Pyramid 这篇文章,译文在这里

对于UI自动化测试,根据其实现原理可以大致分为:基于坐标的(monkeyrunner)、基于控件的(uiautomator)、基于图像识别的(sikuli)等。针对不同的测试场景,不同方案各有其用武之地。

Android Uiautomator2 Python Wrapper 是基于 Google uiautomator2 库实现的自动化测试框架。该框架主要解决了两大痛点:

  1. 测试脚本只能使用Java语言
  2. 测试脚本必须每次被上传到设备上运行

其实现原理就是在手机上运行了一个 http 服务器,将 uiautomator 中的功能开放出来,然后再将这些 http 接口,封装成 Python 库。

Python 基础知识

类和实例

面向对象最重要的概念就是类(Class)和实例(Instance),必须牢记类是抽象的模板,比如Student类,而实例是根据类创建出来的一个个具体的“对象”,每个对象都拥有相同的方法,但各自的数据可能不同。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
class Student(object):
def __init__(self, name, score):
self.name = name
self.score = score

def get_grade(self):
if self.score >= 90:
return 'A'
elif self.score >= 60:
return 'B'
else:
return 'C'

lisa = Student('Lisa', 99)
bart = Student('Bart', 59)
print(lisa.name, lisa.get_grade())
print(bart.name, bart.get_grade())

=========================
Lisa A
Bart C

魔术方法__call__

什么是魔术方法?他们是面向对象的 Python 的一切。他们是可以给你的类增加”magic”的特殊方法。他们总是被双下划线所包围(e.g. __init__ 或者 __lt__)。

你也许已经知道,在 Python 中,方法也是一种高等的对象。这意味着他们也可以被传递到方法中就像其他对象一样。这是一个非常惊人的特性。 在Python中,一个特殊的魔术方法可以让类的实例的行为表现的像函数一样,你可以调用他们,将一个函数当做一个参数传到另外一个函数中等等。这是一个非常强大的特性让Python编程更加舒适甜美。 __call__(self, [args...])

允许一个类的实例像函数一样被调用。实质上说,这意味着 x()x.__call__() 是相同的。注意 __call__ 参数可变。这意味着你可以定义 __call__ 为其他你想要的函数,无论有多少个参数。

__call__ 在那些类的实例经常改变状态的时候会非常有效。调用这个实例是一种改变这个对象状态的直接和优雅的做法。用一个实例来表达最好不过了:

1
2
3
4
5
6
7
8
9
10
class Entity:
'''调用实体来改变实体的位置。'''

def __init__(self, size, x, y):
self.x, self.y = x, y
self.size = size

def __call__(self, x, y):
'''改变实体的位置'''
self.x, self.y = x, y
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
class A:
def __call__(self, *args, **kwargs):
print(args)


class B:
pass


a = A()
b = B()
a(3)
b(3)
==============
(3,)
Traceback (most recent call last):
File "/Users/edsion/Documents/qqmusic/11111.py", line 23, in <module>
b(3)
TypeError: 'B' object is not callable

源码分析

首先,来看一个最简单的例子:

1
2
3
4
import uiautomator2

d = uiautomator2.connect("a2c0fe65")
d(text="我的").click()

第一行代码,执行导入 uiautomator2 这个库。这个没什么可解释的,python的基础语法。

第三行,执行 connect(),参数是"a2c0fe65",按字面意思是连接设备,并将返回的对象赋值给变量d

第四行,给d传递一个参数text,值为"我的",然后调用执行click()方法。

下面我们来看一下代码的具体实现。打开 pycharm,把这一段代码敲进去。首先从connect()入手,所以^ + 鼠标左键单击,跳转到源代码。此时发现,这段代码位于site-packages/uiautomator2/__init__.py文件中。

对于第三方模块,最佳实践是拆分成多个模块(.py文件),然后在__init__.py里逐个import,这样可以清晰地指定某些模块和方法暴露出来供第三方调用,某些模块和方法作为“隐藏”的仅供内部使用。uiautomator2 这个库,可能是作者考虑代码量不是很多,并没有对其进行拆分,而是所有代码一股脑写在了__init__.py里,这样也问题不大。

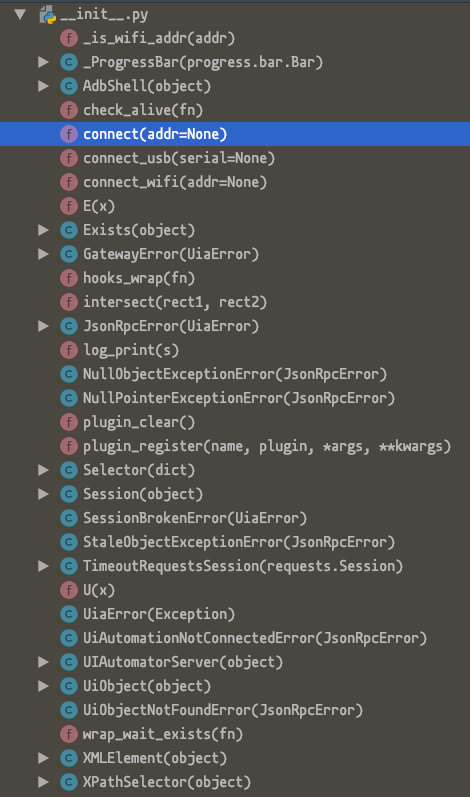

根据代码量和用途,例如某些一眼就能看出来的工具类和异常类,总结一下最终此模块的核心代码:

  • 函数:connect()(包括connect_usb() 和 connect_wifi())
  • 类:Selector(), Session(), UIAutomatorServer(), UIObject()

查看 connect() 的逻辑发现,这里主要实现了根据你传入的参数判断是走usb连接还是Wi-Fi连接(当然,最终的本质还是通过 http )。如果连接成功,最后返回一个 UIAutomatorServer 实例。

代码继续往下走,下面就是执行“查找控件并点击(前面例子里的第四行代码)”操作了。根据前面的基础知识,结合刚才的分析,可以知道这里的 d是 UIAutomatorServer 的实例,如果要想让实例作为一个可调用的对象,需要在类里面实现__call__()方法。所以在 UIAutomatorServer 找一下__call__()方法,发现最终是调用的 Session 这个类。在找 Session 里的__call__()方法,最终发现参数text="我的"被传递到 Selector,然后调用的 UiObject 类的 click()方法。再然后,就是把参数和方法转为http请求发送至服务端(手机)去执行了。至此完整的调用逻辑已经基本理清了。

我们先看一下 google uiautomator 的例子:

1
2
3
4
5
6
7
8
9
mDevice = UiDevice.getInstance(getInstrumentation());

// Bring up the default launcher by searching for a UI component
// that matches the content description for the launcher button.
UiObject allAppsButton = mDevice
.findObject(new UiSelector().description("Apps"));

// Perform a click on the button to load the launcher.
allAppsButton.clickAndWaitForNewWindow();

按照我的粗浅理解,如果这段代码转为 python 的话,大概是这样的:

1
2
3
4
5
6
7
8
device = uiautomator2.connect("a2c0fe65")

selector = Selector(description="Apps")
button = device.findObject(selector)
button.click()

# 或者简写成
device.findObject(Selector(description="Apps")).click()

可以看出来,缺点是比前面的例子书写起来更费力,当然可能从语义上来讲可能表达的更清晰。 另一个常用的自动化测试框架 —— Appium,风格就更接近这个。

两者孰优孰略不做评论,主要是通过理清这个过程,加深对框架的理解。因为文档不完善,有些细节其实需要我们深入研究代码才能掌握。

实战

implicitly_wait() 与 wait_timeout

在文档中搜索wait,关于默认等待控件出现的默认时间,有implicitly_wait()wait_timeout两处。

纸面的区别,一个是 Session 类的方法,一个是 UIAutomatorServer 类的属性。但是深入到逻辑来看,最终implicitly_wait()方法也是去设置的 UIAutomatorServer 的 wait_timeout 属性。所以从效果来看,应该是一样的。

click() 与 click_exists()

  1. click()不含异常捕获逻辑,找不到控件会报错(代码不会继续执行);click_exists()包含异常捕获逻辑,当发生UiObjectNotFoundError时不会报错(代码可以继续执行下去)

  2. click()永远返回Noneclick_exists()会根据是否触发UiObjectNotFoundError返回TrueFalse

  3. click()的默认参数是timeout=Noneclick_exists()的默认参数是timeout=0,逻辑上会根据timeout is None判断。即当直接使用click()(不指定 timeout 参数)时,等待最多wait_timeout秒后,如果控件存在执行点击操作;当直接使用click_exists()(不指定 timeout 参数)时,立刻执行点击操作。如果都指定了timeout参数,则遵照此参数。
